Tändstiftets yttre tätningspackning är den enda rörliga komponenten på tändstiftet, och den är också "bryggan"som anslutning av tändstiftet och motorn.

Taden vanliga M18-packningen som ett exempel: packningens olika tillstånd kan återspegla de olika arbetsmiljöerna; dessa kan användas för att sluta sig till användningen; dessa olika tillstånd inkluderar: färg, deformation, fullständighet, bruksmärken etc.

CFärg: Brickans ursprungliga färg är galvaniserad

Iinitialt tillstånd (fram och bak)

 Färg efter normal användning

AEfter användning kan tydliga tecken på installation och användning ses på packningen. Den yttersta delen (packningen längst till höger) vidrör inte tändstiftssätet, så beläggningen skadas inte av friktion. Den svarta innerringen är kontaktytan som sitter tätt mot monteringssätet.

TYtan med fyra spetsar uppåt är den yta som passar mot motorns cylinderhuvud. Man kan se att innerringen (inklusive de fyra spetsarna) är svart, medan ytterringen har en beläggningsfärg. Detta beror på att ytterringen sitter tätt mot cylinderhuvudets monteringssäte och inte exponeras för cylindermiljön, medan den inre svarta ringen är exponerad i cylindern på den gängade sidan. Den svarta infästningen är kolavlagringar.

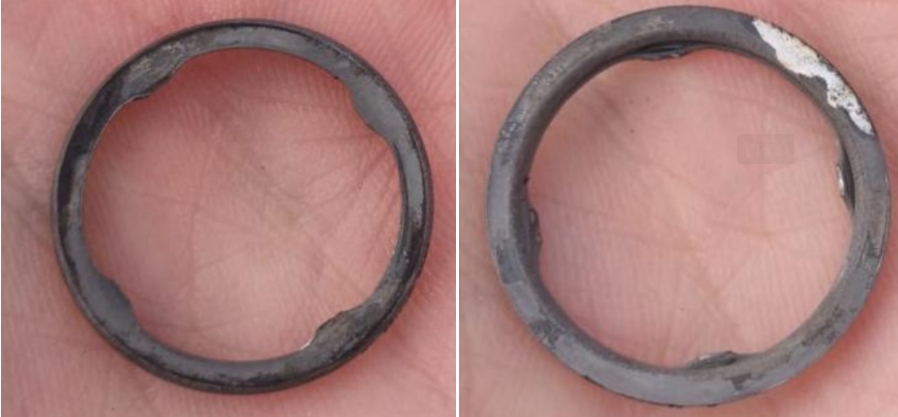

TBilden ovan visar en packning som har ändrat färg på grund av oxidation. Det vita blocket på bilden till höger är rester av beläggningen som inte har avlägsnats helt. Oxidationsgraden på packningens ändar på båda sidor är densamma. Denna situation indikerar att gas har läckt ut från packningen under användning. Den höga gastemperaturen från cylindern orsakade att packningen ändrade färg.

Deformation: packningens tjocklek efter installation

Efter att tändstiftet har monterats med angivet vridmoment bör packningens tjocklek ligga inom ett visst intervall;

Installationsvridmomentet för M18-brickan är 50 Nm, och brickans deformationsområde är cirka 1.45–1.65 mm (brickans ursprungliga tjocklek 2.0 mm).

Ursprungligt tjocklekstillstånd

Normalt tillstånd efter installation

IDet kan observeras att efter deformation försvinner springan i mitten på grund av att den kläms samman av den applicerade kraften.

Exempel: Det är uppenbart från bilden ovan att springan i mitten fortfarande finns kvar (tjockleken kan mätas för att verifiera); därför är grundorsaken till gasläckaget i det här fallet att den inte är korrekt installerad;

Iintegritet: Förändringar i packningens utseende

Avser huvudsakligen de fyra "klornas" integritet, särskilt när packningen inte är borttagen, observera de fyra "klornas" skick.

1.Huruvida"klo"är trasig;

2.Om "klon" är kraftigt böjd uppåt eller nedåt;

Om ovanstående situation föreligger, betyder det att "klon" fastnade på gängan under installationsprocessen, och under åtdragningen deformerades "klon" och tvingade brickan att "återgå till sin position". I detta fall, efter installationen, kommer brickans position och tändstiftets koncentricitet att förskjutas (kontrollera installationsspåren samtidigt). Det finns en viss sannolikhet för läckage från den svaga punkten.

Användningsmärken: Efter montering, dra åt indentations- och friktionsmärkena som lämnats av tändstiftet och cylinderhuvudet.

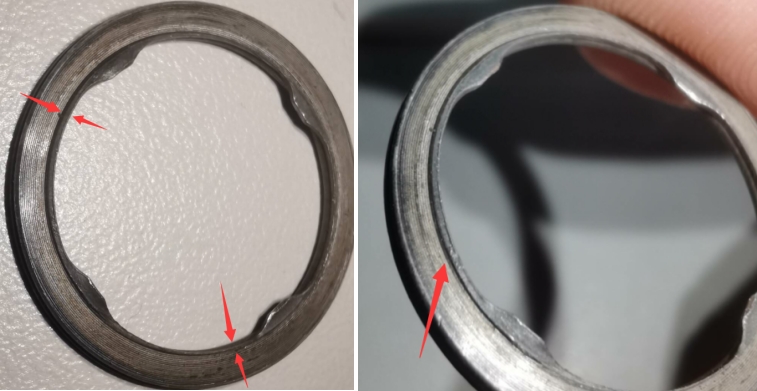

T"Stegmärkena" på installationsytan kan tydligt ses på bilden. Detta är ett normalt märke. Utifrån detta stegmärke kan man också bedöma om installationen är för lös, om det finns någon avvikelse under installation och användning, och graden av excentricitet etc. Dessa spelar en hjälpande roll vid analys och fastställande av orsaken till felet..
